Kraftfuld slangepumpe med høj præcision og lav pulsering

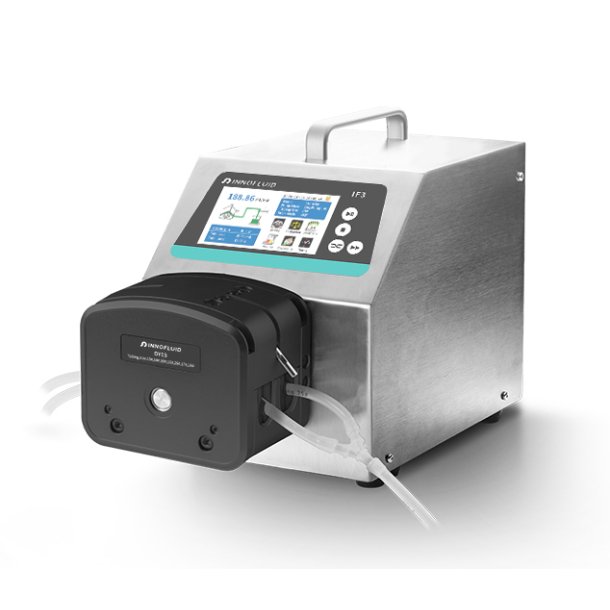

IF3 doseringspumpen er en slangepumpe med kabinet i rustfrit stål og touch screen betjening. Med det tilhørende specielle pumpehoved DY15 eller DY25 får du et meget præcist flow med lav pulsering. Den berøringsfølsomme skærm giver dig nem betjening og viser den aktuelle status på dosering, flow rate, motorhastighed og indstillingsparametre på samme skærmbillede. Du får derved det fulde overblik over dit doseringsjob.
Hastighedsintervalet er på 1 - 350 rpm, og flow rate interval er på 0,1 - 4340 ml/min.
Pumpen er det ideelle valg til laboratorier og industriel produktion, hvor der er behov for præcis dosering og lav produktpulsering. Dette kan især være gavnligt, hvis dit produkt har tendens til at danne skum. Du kan nemt indstille pumpen til dosere en fastsat volumen et bestemt antal gange med en brugerdefineret pause.
Pumpen kan også bruges til at pumpe kontinuerligt.
Egenskaber
- 4,3'' berøringsfølsom LCD-skærm af industriel kvalitet. Skarpt billede og brugervenlig interface med dynamisk visning af job-status: Flow rate, motorhastighed, indstillingsparametre og systemkonfiguration vises på samme skærmbillede.
- Smart kalibreringsfunktion af flow rate og doseringsvolumen, der sikrer flowets nøjagtighed. IF3 pumpen er velegnet til overførsel af væske med høj præcision.
- Mikro-justeringsfunktionen giver dig mulighed for at justere flowhastigheden under fremdriften for at undgå fyldningsfejl, fx pga. nedsat elasticitet af slangen.
- Primerknap til hurtig at fylde slangen med væske.
- Pumpen kan lagre op til 60 fyldeindstillinger.
- Drypning stoppes ved brug af tilbagesugsfunktion
Teknisk data
- Flow rate interval: 0,1 - 4340 ml/min
- Hastighedsinterval: 1 - 350 rpm
- Flow rate opløsning: 0,01 ml
- Flow rate nøjagtighed: < ±0,5-1 %
- Tilbagesugsvinkel: 0 - 360°
- Motortype: Servomotor
- Udgangstryk: 0,1-0,27 Mpa (1-2,7 Bar) (med 1,6-2,4 mm vægtykkelse på slangen)
- Display: 4,3 tommer true color LCD-skærm af industriel kvalitet
- Betjening: Touch screen og membrantastatur
- Eksternt signal til start/stop og retning: passivt switch signal, fx fodpedal, Aktivt switch signal: 5V, 12V, 24V.
- Kommunikationsinterface: RS232, RS485, understøtter Modbus protokol (RTU) til fjernbetjening
- Output interface: Output motor work status (open-collector output)
- Strømforbrug: <180 W
- Drevkabinettets materiale: rustfrit stål 304
- IP 31
Parametre
| Drev | Pumpehoved | Slangestørrelse # (WT x ID) | Flowrate (ml/min/kanal) ved 1 - 350 rpm (målt med vand) |
| IF3 | DY15 |
13* (0,8 x 1,6 mm) |
0,1 - 48 |
| 14 (1,6 x 1,6 mm) | 0,6 - 223 | ||
| 19 (2,4 x 1,6 mm) | 1,3 - 448 | ||
| 16 (3,2 x 1,6 mm) | 2,0 - 723 | ||
| 25 (4,8 x 1,6 mm) | 4,7 - 1626 | ||
| 17 (6,4 x 1,6 mm) | 6,4 - 2230 | ||
| 18 (7,9 x 1,6 mm) | 9,5 - 3337 | ||
| DY25 | 15 (7,9 x 1,6 mm) | 4,2 - 1480 | |
| 24 (6,4 x 2,4 mm) | 7,6 - 2670 | ||
| 35 (7,9 x 2,4 mm) | 10 - 3600 | ||
| 36 (9,6 x 2,4 mm) | 12,4 - 4340 |
* Hvis du vælger at bruge slangestørrelse 13# i DY15, skal du oplyse dette ved bestillingen af pumpehovedet, da der er brug for specielle dele, som ikke medfølger som standard.
Pumpehovedmateriale
-
Aluminum alloy. Pumpehovedet vejer 3,2 kg.
IF3 Videoer
IF3 pumpe til præcis dosering
Sådan installerer du slangen i pumpehovedet DY15 og DY25
| Vægt | 16 kg |
| Materiale | Rustfrit stål |
| CE-mærket | Ja |
| IP Beskyttelsesgrad | IP31 |
| Hastighed | 1 - 350 rpm |
| Flowhastighed | 0,1 ml/min - 4340 ml/min |
| Strømforsyning | AC220V +10%, 50Hz/60Hz (standard) |
| Anvendelsestemperatur | 0-40 ℃ |
| Relativ fugtighed | < 80% |
| Størrelse (Længde) | 379 mm |
| Størrelse (Højde) | 274 mm |
| Størrelse (Bredde) | 192 mm |
| Billedtekst | Kun repræsentativt billede |
| Titel | Type | Størrelse | Download |
|---|---|---|---|
| IF3-Low-Pulsation-Dispensing-Peristaltic-Pump-Datasheet-2023---DRIFTON.pdf | 670.06KB | Download | |
| IF3_peristaltic-pump_2020.pdf | 1.59MB | Download | |
| DY15-DY25_low-pulsation-pump-head_2020.pdf | 693.71KB | Download | |
| IF3-Series-English-Manual-2021.pdf | 553.75KB | Download | |
| DY-Pump-head--English-Manual-Shenchen-20.06.29.pdf | 1.19MB | Download |
