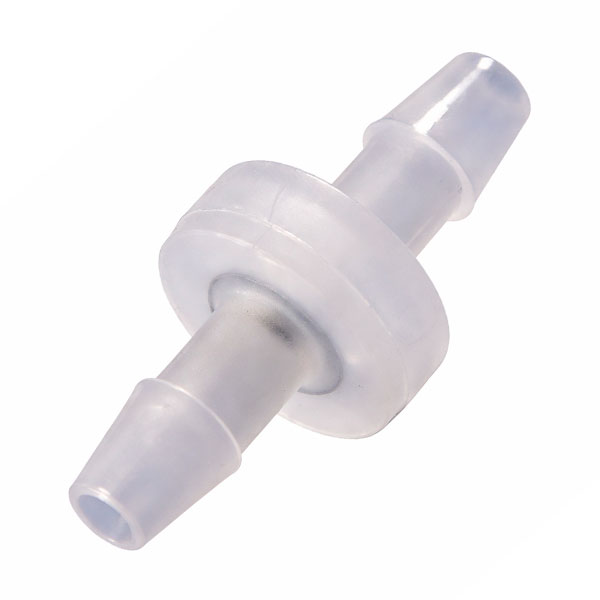

Kun repræsentativt billede

Diaphragm kontraventil i PP, uden fjeder

79,00 DKK

(ekskl. moms)

Diaphragm kontraventil i PP til forhindring af tilbagestrømning i væske- og gassystemer. Simpel konstruktion med ultralydssvejsede samlinger.

Materiale: PP
Åbningstryk: < 2 kPa
Modtryk: > 300 kPa
Til væske- og gassystemer
Størrelser: 16# (ID 3,2 mm), 19# (ID 2,4 mm), 15#/25# (ID 4,8 mm), 24#/26# (ID 6,4 mm), 18#/35# (ID 7,9 mm)

Produktet kan bestilles, selvom det ikke er på lager. Forventet leveringstid er ca. 2–3 uger.

Læs mere

Diaphragm kontraventil i PP, uden fjeder

Varer

Pris

Note

Antal

Størrelse: til slange ID: 2,4 mm (19#)

Model/Varenr.: CHECK-VALVE-DXF-G-19

79,00 DKK

(ekskl. moms)

14 stk. på lager

Vægt: 0.05 kg.
Størrelse: til slange ID: 3,1 mm (16#)

Model/Varenr.: CHECK-VALVE-DXF-G-16

79,00 DKK

(ekskl. moms)

Ikke på lager

Vægt: 0.05 kg.
Størrelse: til slange ID: 4,8 mm (15#, 25#)

Model/Varenr.: CHECK-VALVE-DXF-G-25

79,00 DKK

(ekskl. moms)

Ikke på lager

Vægt: 0.05 kg.
Størrelse: til slange ID: 6,4 mm (17#, 24#, 26#)

Model/Varenr.: CHECK-VALVE-DXF-G-17

79,00 DKK

(ekskl. moms)

Ikke på lager

Vægt: 0.05 kg.
Størrelse: til slange ID: 7,9 mm (18#, 35#)

Model/Varenr.: CHECK-VALVE-DXF-G-18

79,00 DKK

(ekskl. moms)

Ikke på lager

Vægt: 0.05 kg.

Diaphragm kontraventil

Denne diaphragm kontraventil forhindrer effektivt tilbagestrømning i væske- og gassystemer. Ventilen er opbygget med en simpel konstruktion og stærke samlinger, fremstillet ved ultralydsvibration og efterfølgende sammensmeltning.

Vigtigste egenskaber

Åbningstryk: < 2 kPa
Modtryk: > 300 kPa
Simpel konstruktion
Ultralydssvejsede samlinger
Forhindrer tilbagestrømning i væske- og gassystemer

Tekniske specifikationer

Ventiltype: Diaphragm kontraventil
Funktion: Ensrettet flow
Komponenter: Inlet port, diaphragm, outlet port

Varenumre og slangestørrelser

DXF/G-19 – passer til slange str. 19# (ID 2,4 mm)
DXF/G-16 – passer til slange str. 16# (ID 3,2 mm)
DXF/G-15 – passer til slange str. 15# og 25# (ID 4,8 mm)
DXF/G-17 – passer til slange str. 24# og 26# (ID 6,4 mm)
DXF/G-18 – passer til slange str. 18# og 35# (ID 7,9 mm)

Anvendelsesområder

Væskesystemer
Gassystemer
Applikationer hvor tilbagestrømning skal forhindres

Dokumentation

Datablad med trykdata, opbygning og dimensioner

Dimensioner (mm)

Målene refererer til tegningen ovenfor og kan anvendes til at verificere korrekt størrelse inden bestilling.

Model	Slangestørrelse (#)	D1 (mm)	D2 (mm)	D3 (mm)	L (mm)
DXF/T-13	13#	1.64	2.61	14.97	23.22
DXF/T-14	14#	2.32	2.9	15.09	23.03
DXF/T-16	16#	4.8	6.53	19.34	37.8
DXF/T-25	25# / 15#	5.6	7	16.47	44.4
DXF/T-17	17# / 24# / 26#	8	9.88	18.45	40
DXF/T-18	18# / 35#	10	11.1	20.48	57.62
DXF/T-36	36# / 73#	12.52	13.5	21.97	62.93
