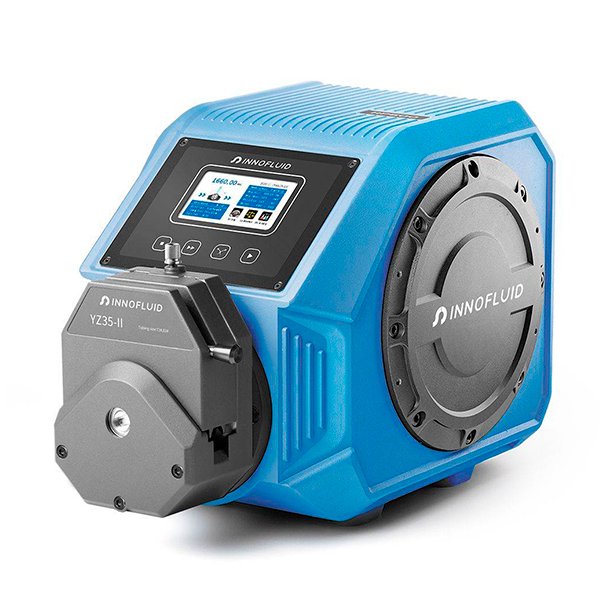

HP600 industrislangepumpe med YZ35-II pumpehoved
HP600 slangepumpen med YZ35-II pumpehoved er en industrislangepumpe designet til præcis dosering og effektiv væskeoverførsel i krævende industrielle miljøer.
HP600 drevenheden opfylder kapslingsklasse IP66, IP67 og IP68 og er udviklet til drift i støvede, fugtige og aggressive omgivelser.
Systemet understøtter både kontinuerligt flow og volumetrisk dosering og er velegnet til brug i farmaceutisk produktion, fødevareindustrien, vandbehandling og laboratorier.
Egenskaber
- HP600 pumpedrev med IP66, IP67 og IP68 tæthedsklasse
- Kabinet i støbt aluminium med effektiv varmeafledning
- YZ35-II pumpehoved fremstillet i støbt aluminium
- Intelligent kontrolsystem til dosering og flow
- EMC-testet mod elektromagnetisk interferens
- Automatisk trykbalanceringssystem for stabil drift
- Elektrisk isolerede signalgrænseflader
- Højpræcisions servomotor
- Brugervenlig 4,3" LCD-skærm med touchscreen og knapper
- Der ydes 5 års producentgaranti på HP600 industrislangepumpen.
Bemærk
- Som standard leveres denne pumpe med 220V DC-motor, men kan leveres med 110V DC mod et tillæg i prisen.
- Den leveres som standard med EU-stik, men kan også leveres med US-, CN- eller UK-stik på forespørgsel.
Flowdata
| Drev | Pumpehoved | Husmateriale | Slange | Indvendig x vægtykkelse (mm) | Volumen pr. omdr. (mL) | Hastighedsområde (rpm) | Flowområde (mL/min) | Vægt (kg) |
|---|---|---|---|---|---|---|---|---|
| HP600 | YZ35-II | Støbt aluminium | 73# | 9,6 × 3,3 | 12,3 | 0,1 – 600 | 1,23 – 7.400 | 2,8 |
| 82# | 12,7 × 3,3 | 20 | 0,1 – 600 | 2 – 12.000 | 2,8 |
Doseringseksempler (testet med vand ved 20 °C)
| Drev | Pumpehoved | Slange | Fyldevolumen (mL) | Fyldetid (s) | Nøjagtighed (±%) | Output (stk/min) | Motorhastighed (rpm) |
|---|---|---|---|---|---|---|---|
| HP600 | YZ35-II | 73# | 100 | 1,2 | 0,5 | 27 | 406,5 |
| 73# | 150 | 2 | 0,5 | 20 | 365,9 | ||
| 82# | 200 | 1,5 | 0,5 | 24 | 400,0 | ||
| 2×YZ35-II | 73# | 100 | 1,2 | 0,5 | 27 | 203,3 | |
| 73# | 200 | 1,5 | 0,5 | 24 | 325,2 | ||
| 82# | 500 | 2 | 0,5 | 20 | 375,0 |
Testbetingelser: Atmosfærisk tryk, 20 °C, rent vand, ingen løftehøjde eller sug. Data er vejledende og påvirkes af fx væsketype, tryk og slangespecifikation.
Tekniske specifikationer
- EMC-standard: IEC 61000-6-2, IEC 61000-6-4, IEC 61000-3-2, IEC 61000-3-3
- Materiale på kabinet: Støbt aluminium
- Hastighedsområde: 0,1–600 rpm
- Hastighedsopløsning: 0,01 rpm
- Display: 4,3" LCD industrigrad – true color skærm
- Betjeningsmetode: Touchscreen, mekaniske knapper, ekstern signalstyring, kommunikation
- Driftstilstande: Flow rate mode, dispensing mode
- Flow rate mode: Kontinuerlig overførsel baseret på indstillet flowhastighed eller motorhastighed
- Dispensing mode:
- Fast tid og volumen: Indstil doseringsvolumen, doseringstid, antal gentagelser og pausetid
- Fast volumen: Indstil volumen, flowhastighed, antal gentagelser og pausetid
- Tids-/hastighedsbaseret: Indstil motorhastighed (rpm), doseringstid, antal gentagelser og pausetid
- Doseringsvolumen: 0,1 mL – 9999 mL
- Doseringstid: 0,1 sek – 9999 timer
- Pausetid: 0,5 sek – 9999 sek
- Antal gentagelser: 1 – 9999 gange, 0 = uendelig
- Kalibreringsfunktion: Automatisk kalibrering ved input af faktisk volumen
- Back-suction vinkel: 0–360° (justerbar)
- Kommunikation: RS485 og RS232
- Kommunikationsprotokol: Modbus RTU
- Eksternt hastighedssignal: 0–5 V, 0–10 V, 4–20 mA (valgfrit)
- Eksternt styresignal:
- Aktivt signal (5–24 V): start/stop, retning og fuld hastighed
- Passivt signal: kontakt til start/stop
- Signaloutput: open collector output af pumpens aktuelle status
- Skærmlås: Forebygger utilsigtede berøringer
- Adgangsbeskyttelse: Beskytter mod fejlbetjening
- Dimensioner (L × B × H): 428 × 285 × 335 mm
- Strømforsyning: AC 220V ±10 %, 50/60 Hz
- Effektforbrug: 300 W
- Relativ luftfugtighed: < 100 %
- Driftstemperatur: 0–40 °C
- IP-klassificering: IP66, IP67, IP68
- Drevenhedens vægt: 21,5 kg
Garanti og dokumentation
- Leveres med engelsk brugervejledning.
- Der ydes 5 års producentgaranti på HP600 industrislangepumpen.
HP600 med YZ35-II pumpehoved er en fleksibel løsning til præcis og pålidelig væskehåndtering i miljøer, hvor både ydeevne og robusthed er afgørende.
Videoer af HP600 industrislangepumpen
Sådan indstiller du basisfunktionerne på en HP600 peristaltisk pumpe
Sådan låser du tastaturet på en HP600 peristaltisk pumpe
Sådan aktiverer du adgangskodefunktionen på en HP600 peristaltisk pumpe
Sådan kalibrerer du en HP600 industrislangepumpe
Sådan doserer du med fast volumen og flowhastighed på en HP600 pumpe
| Certificeringer/Overensstemmelser | EMC Standarder: IEC 61000-6-2, IEC 61000-6-4, IEC 61000-3-3, EEC 61000-6-2. |
| Vægt | 6,2 kg |
| Materiale | Aluminiumlegering |
| CE-mærket | Ja |
| IP Beskyttelsesgrad | IP66 |
| Hastighed | 0,1 - 600 rpm |
| Flowhastighed | 0,211- 3100 ml/min |
| Strømforsyning | AC110-220V +/- 10%, 50/60 Hz |
| Anvendelsestemperatur | 0-40 ℃ |
| Relativ fugtighed | < 100% |
| Størrelse (Længde) | 274 mm |
| Størrelse (Højde) | 221 mm |
| Størrelse (Bredde) | 160 mm |
| Billedtekst | Kun repræsentativt billede |
| Titel | Type | Størrelse | Download |
|---|---|---|---|
| HP600-YZ35-II-IP66-IP67-IP68-Industrial-Peristaltic-Pump-Datasheet-2025.pdf | 4.52MB | Download | |
| HP-series-IP67-Industrial-Peristaltic-Pump-Catalogue-2024-1.pdf | 17.20MB | Download |
