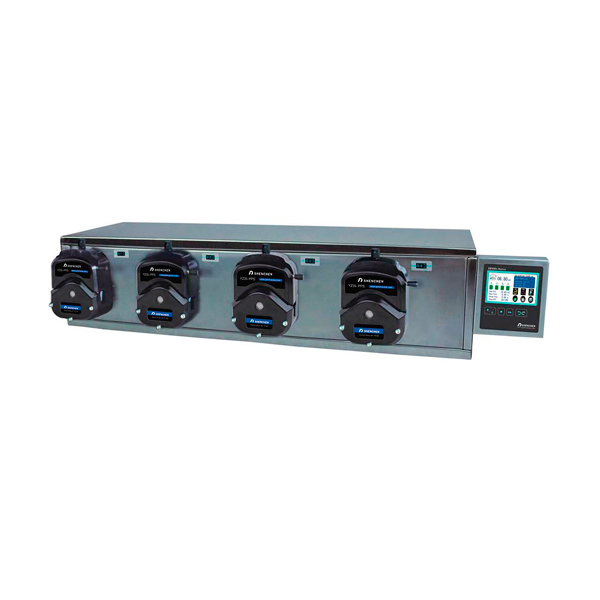

Kun repræsentativt billede

DF600 PlusIV - Doseringssystem

Pris fra 45.577,00 DKK

(ekskl. moms)

DF600 PlusIV har en flowhastighed mellem 1 og 12.000 ml/min/kanal.

Hver kanal fylder samme mængde på samme tid.

Pumpehoveder: YZ35 med 3 ruller

Størrelse: 1056 x 310 x 248 mm

Brug af DF600 Plus

Læs mere

DF600 PlusIV - Doseringssystem

Varer

Pris

Note

Antal

Varianter: DF600Plus IV inkl. 4 stk. YZ35 (PPS) pumpehoveder med 3 ruller, closed-loop steppermotor

Model/Varenr.: DF600PIV/4-YZ35-PPS

45.577,00 DKK

(ekskl. moms)

ca. 4 ugers leveringstid

Vægt: 60 kg.
Varianter: DF600Plus IV inkl. 4 stk. YZ35 (ALU) pumpehoveder med 3 ruller, closed-loop steppermotor

Model/Varenr.: DF600PIV/4-YZ35-ALU

51.646,00 DKK

(ekskl. moms)

ca. 4 ugers leveringstid

Vægt: 66 kg.

Doseringssystem til høj-volumen dosering

DF600 PlusIV doseringsystemet består af en doseringscontroller med brugervenlig touch screen og en samlet enhed med 4 slangepumper med pumpehoveder YZ35, der doserer samme mængde på samme tid. Hvert pumpehoved kan individuelt kalibreres eller sættes til at være aktivt eller inaktivt.

Med dette system opnår du præcis dosering op til 12 l/min/kanal af væsker gennem 4 kanaler med en præcision på + 0,5%, og du kan udvide systemet, så controlleren kan styre i alt 8 tilsvarende enheder. Det giver dig ialt 32 kanaler/pumpehoveder. Alle 8 enheder kan stables ovenpå hinanden.

DF600 PlusIV er et peristaltisk pumpesystem, der er ideelt til dosering af fødevarer, drikkevarer, farmaceutiske produkter eller kosmetik, da det kun er slangen, der kommer i kontakt med væsken. Pumpesystemet kan monteres på doserings- og fyldeudstyr, så du kan dosere rent og præcist. Hver kanal fylder samme mængde på samme tid.

Typiske anvendelsesområder

Fyldning af medicin og sundhedsprodukter, samt dosering af diagnostiske reagenser
Fyldning af fødevarer og drikkevarer
Dosering af kosmetikprodukter

Tekniske data

Hastighed: 0,1-600 rpm
Flowhastighed: 0,69-12.000 ml/min/fyldeenhed
Doseringsvolumen: 0,1-9999,99 ml
Doseringstid: 0,1-9.999,99 sek.
Pausetid: 0,5-9.999,99 sek.
Fyldenøjagtighed: <+ 0,5%
Opløsning for doseringsvolumen: 0,01 ml
Opløsning for tid: 0,01 sek.
Antal kopier: 1-9999, 0 betyder ubegrænset
Motortype: Closed-loop steppermotor
Betjening: Touch screen
Display: 4,3” true color LCD-skærm af industriel kvalitet
Start/stop, retningssignal: Passivt switch signal, fx fodpedal. Aktivt switch signal: 5-24V universal.
Ekstern kontrolmulighed: RS485, Modbus protocol (RTU mode)
Output interface: Output for motorstatus (Open-collector output)
Strømforsyning: AC 22V +10% 50Hz/60Hz som standard. AC 110V +10% 50Hz/60Hz som option.
Arbejdstemperatur: 0-40°C
Strømforbrug: < 300W pr. pumpe. 4x300W pr. fyldesystem

Funktioner og egenskaber

Mulighed for lagring af 60 brugerdefinerede doseringsindstillinger.
En enhed har 4 kanaler med pumpehoveder og mulighed for max. 32 kanaler (8 enheder)
Hver enkelt kanal kan stoppes/startes/kalibreres uafhængigt af de andre og det er let at bruge.
Hver kanal kan modtage signal om, at der mangler en flaske, hvis der tilsluttes flaskesensorer. Sensoren er ekstraudstyr.
Mulighed for retursug for at forhindre dryp.
Hver kanal er særskilt og er let at vedligeholde.
Kalibreringsfunktion giver præcis dosering.

Parametre

Drev	Pumpehoved	Pumpehovedmateriale	Materiale på slangeklemmer	Slangestørrelse # (ID x WT)	Flowrate (ml/min/kanal) ved 0,1-600 rpm (målt med vand)
DF600 PlusIV	YZ35	Aluminum alloy eller PPS	PP	26 (6,4 x 3,3 mm)	0,69 - 4.200
				73 (9,6 x 3,3 mm)	1,23 - 7.400
				82 (12,7 x 3,3 mm)	2 - 12.000

Referencer for dosering (medie = vand)

Drev	Pumpehoved	Slangestørrelse #	Mængde (ml)	Tid (s)	Nøjagtighed (±%)	Antal gange (stk./min)	Hastighed (rpm)
DF600 PlusIV	YZ35	26	100	2	0,5	20	434,78
		73	100	1,2	0,5	27	406,50
		82	200	1,5	0,5	24	400,00

Sådan kalibrerer du DF600 Plus doseringssystem

Brug justeringsknapperne til at fine tune din dosering

Vægt	60 kg
Materiale	Rustfrit stål
CE-mærket	Ja
IP Beskyttelsesgrad	IP31
Hastighed	0,1-600 rpm
Flowhastighed	0,69 - 12000 ml/min
Strømforsyning	AC 220V±10% 50Hz/60Hz
Anvendelsestemperatur	0-40°C
Relativ fugtighed	< 80%
Størrelse (Længde)	1056 mm
Størrelse (Højde)	310 mm
Størrelse (Bredde)	248 mm
Billedtekst	Kun repræsentativt billede
