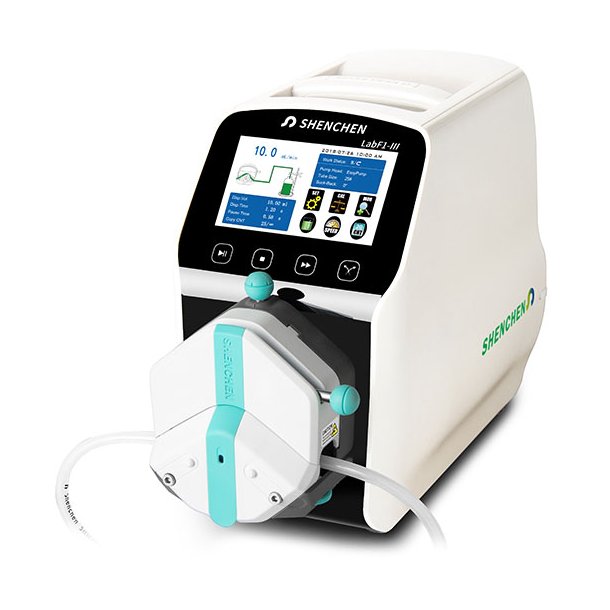

Slangepumpe med doseringsfunktion og lav hastighed
LabF1 pumpen er en intelligent og støjsvag slangepumpe med doseringsfunktion, der er egnet til præcisionsdosering. Pumpen er det ideelle valg til laboratorier og industriel produktion, hvor der er behov for præcis dosering med relativ lav hastighed. Du kan indstille pumpen til at dosere en fastsat volumen et bestemt antal gange med en brugerdefineret pause. Den har doseringstæller, der manuelt kan nulstilles, og det er muligt at gemme 60 forskellige doseringsindsillinger.
LabF1 pumpens hastighedsinterval er på 0,1-150 rpm, og flow rate intervallet er på 0,0002 - 775 ml/min.
Slangepumpen har ABS plastkabinet, strømlinet design og touch-screen betjening. Skærmen giver dig nem betjening og dynamisk visning af den aktuelle status fx, doseringsdata, indstillingsparametre og systemkonfiguration på samme skærmbillede. Du får herved det fulde overblik over dit doseringsjob.
Der kan monteres op til 4 pumpehoveder på samme gang eller et enkelt med op til 12 kanaler. Se tabellen nederst på siden.
Der kan tilsluttes en fodpedal eller opnås ekstern kontrol gennem et switch signal. Pumpens outputsignal kan benyttes til ekstern overvågning af pumpen.
Pumpen bliver leveret med 1 fodpedal.
Egenskaber
- 4,3'' LCD touch screen af industriel kvalitet med skarpt billede og dynamisk visning af job-status, samt brugervenligt interface. Doseringsstatus, doseringsvolumen, doseringstid, pausetid, antal kopier og indstillingsparametre vises på samme skærm.
- Step-motoren giver præcis kontrol.
- Intelligent kalibreringsfunktion, hvor du kan kalibrere flow rate og doseringsvolumen for at sikre flowets nøjagtighed. Velegnet til overførsel af væske med høj præcision.
- Optælling af antal doseringer - Denne funktion skal manuelt nulstilles, hvilket er hensigtsmæssigt ved optælling af manuelle doseringer.
- On-line mikro-justeringsfunktionen gør, at flow raten kan indstilles uden at stoppe pumpen. På denne måde undgås fyldningsfejl på grund af nedsat elasticitet i slangen.
- Pumpen kan gemme 60 brugerdefinerede doseringsindstillinger. Fx pumpehoved, slangestørrelse og doseringsvolumen.
- Vinklen på retursug kan indstilles, så du undgår at væsken drypper.
- Ekstern kontrol af start/stop - Kan tilsluttes fodpedal eller modtage eksternt switch signal, fx som del af et påfyldningsanlæg.
- Automatisk temperaturkontrol, der effektivt reducerer larmen.
- Hukommelsesfunktion der gemmer indstillingsparametrene.
- Hurtig fyldningsfunktion der kan vaske og hurtigt fylde væske i slangen.
- Stærk anti-blokeringsfunktion og bredt spændingsdesign, der er velegnet til komplekse strømforsyningsmiljøer.
- Printpladen er sprayet med tre lag, der gør den støvafvisende, fugtafvisende, anti-statisk og modstår korrosion.
Teknisk data
- Flow rate interval: 0,0002-775 ml/min
- Hastighedsinterval: 0,1-150 rpm
- Hastighedspræcision: 0,01 rpm
- Interval for doseringsvolumen: 0,1 - 9999,99 ml
- Opløsning for doseringsvolumen: 0,01 ml
- Doseringstid: 0,1-9999,99 sek.
- Pausetid: 0,1 - 9999,99 sek.
- Opløsning for tid: 0,01 sek.
- Antal kopier: 1-9999, 0 betyder ubegrænset
- Tilbagesugningsvinkel: 0-360°
- Doseringsnøjagtighed: < +/- 0,5 %
- Motortype: Step-motor
- Betjening: Touch screen og membrantastatur
- Display: 4,3 tommer true color LCD-skærm af industriel kvalitet
- Start/stop, retningssignal: Passivt switch signal, fx fodpedal. Aktivt switch signal: 5V, 12V eller 24V
- Kommunikationsinterface: RS232/RS485 understøtter MODBUS protocol (RTU mode)
- Output tryk: 0,1 Mpa (vægtykkelse på slange: 0,86-1,0 mm), 0,1-0,27 Mpa (vægtykkelse på slange: 1,6-2,4 mm)
- Output interface: Output for motorens jobstatus (Open collector output)
- Strømforbrug: < 50 W
Parametre
| Motor | Pumpehoved | Slangestørrelse (#) | Indre diameter x vægtykkelse (mm) | Flow rate (ml/min/kanal) ved 1 - 150 rpm (målt med vand) |
| LabF1 | (-III) EasyPumpIII med 1 kanal og 4 ruller (1 eller 2 stk.) |
13 | 0.8×1.6 | 0,053-8,0 |
| 14 | 1.6×1.6 | 0,27~41 | ||
| 19 | 2.4×1.6 | 0,55~82,5 | ||
| 16 | 3.1×1.6 | 0,93~140 | ||
| 25 | 4.8×1.6 | 1,97~295 | ||
| 17 | 6.4×1.6 | 3,33~500 | ||
| 18 | 7.9×1.6 | 4,30~645 | ||
| (-III) EasyPumpIV med 1 kanal og 4 ruller (1 eller 2 stk.) |
15 | 4.8×2.4 | 1,80~270 | |
| 24 | 6.4×2.4 | 2,73~410 | ||
| 35 | 7.9×2.4 | 3,83~575 | ||
| 36 | 9.6×2.4 | 5,17~775 | ||
| (-III) EasyPumpVI med 2 kanaler og 4 ruller (1 eller 2 stk.) |
13 |
0.8×1.6 | 0,053~8,0 | |
| 14 | 1.6×1.6 | 0,27~40,5 | ||
| 19 | 2.4×1.6 | 0,55~82,5 | ||
| 16 | 3.1×1.6 | 0,93~140 | ||
| 25 | 4.8×1.6 | 1,97~295 | ||
| 1, 2, 3 eller 4 stk. YZ1515X (3 ruller) | 13 | 0.8×1.6 | 0,07 - 10,5 | |
| 14 | 1.6×1.6 | 0,27 - 40,5 | ||
| 19 | 2.4×1.6 | 0,55 - 82,5 | ||
| 16 | 3.1×1.6 | 0,82 - 123 | ||
| 25 | 4.8×1.6 | 1,7 - 255 | ||
| 17 | 6.4×1.6 | 2,9 - 435 | ||
| 18 | 7.9×1.6 | 3,8 - 570 | ||
| 1 eller 2 stk. YZ2515X (3 ruller) | 15 | 4.8×2.4 | 1,7 - 255 | |
| 24 | 6.4×2.4 | 2,9 - 435 | ||
| AMC1 - AMC12(6) (1-12 kanaler med 6 ruller) |
ID: 0,13-3,00 mm Vægtykkelse: 0,8-1 mm |
ID: 0,13-3,00 mm Vægtykkelse: 0,8-1 mm |
0,002 - 65,17 (Se flere flow rates under AMC pumpehovedet) | |
| AMC1 - AMC12(10) (1-12 kanaler med 10 ruller) |
ID: 0,13-3,00 mm Vægtykkelse: 0,8-1 mm |
ID: 0,13-3,00 mm Vægtykkelse: 0,8-1 mm |
0,002 - 48,38 (Se flere flow rates under AMC pumpehovedet) | |
| MC1-MC8 (6 ruller) | Indre diameter: 0,13-3,17 Vægtykkelse: 0,8-1 mm |
Indre diameter: 0,13-3,17 Vægtykkelse: 0,8-1 mm |
0,00185-65 (se flere flow rates under MC pumpehovedet) | |
| MC1-MC8 (10 ruller) | Indre diameter: 0,13-3,17 Vægtykkelse: 0,8-1 mm |
Indre diameter: 0,13-3,17 Vægtykkelse: 0,8-1 mm |
0,00166-49 (se flere flow rates under MC pumpehovedet) |
OBS: Hvis du vælger et YZ1515x pumpehoved med 6 ruller, bliver flow raten ca. 2/3 af den med 3 ruller.
Pumpehovedmateriale (YZ1515x og YZ2515)
- PSF (polysulfon) er hvidt og anvendes ofte i forskningslaboratorier. PSF kan modstå temperaturer fra -100 ℃ til +150 ℃ og modstår korrosion fra de fleste uorganisk syrer, baser og salte.
- PPS (Poyphenylene sulfid) er sort og kan modstå korrosion fra organisk opløsningsmiddel. Det er velegnet til industrielt brug og dårlige arbejdsforhold. PPS kan modstå temperaturer på +200 ℃.
Videoer
Dosering af 8 ml med håndholdt doseringscontroller med LabF6-III slangepumpe
Dosering af 50 ml med LabF6-III slangepumpe
LabF6 slangepumpe med doseringsstativ
Dosering af 18 ml med LabF6 slangepumpe
Common mode funktion på LabF6-III slangepumpen
Tilføj ofte brugt indstilling in common mode på LabF6-III slangepumpen
Brug af speed-filling funktionen til dosering af viskøse væsker med LabF6-III
Doseringsnøjagtighed på LabF6-III slangepumpe med EasyPump pumpehoved
| Vægt | 5,12 kg |
| Farve | Hvid, Sort |
| Materiale | ABS |
| CE-mærket | Ja |
| IP Beskyttelsesgrad | IP31 |
| Hastighed | 1-150 rpm |
| Flowhastighed | 0,00067-570 ml/min |
| Strømforsyning | AC220V +10%, 50Hz/60Hz (standard) |
| Anvendelsestemperatur | 0-40 ℃ |
| Relativ fugtighed | < 80% |
| Størrelse (Længde) | 260 mm |
| Størrelse (Højde) | 230 mm |
| Størrelse (Bredde) | 155 mm |
| Billedtekst | Kun repræsentativt billede |
